Een aansluitschema is een tekening die laat zien hoe elektriciteitsdraden en apparaten precies met elkaar verbonden zijn. Het wordt vaak gebruikt bij het aanleggen van elektriciteit in huizen, kantoren en fabrieken, zodat alles veilig en goed werkt.

Wat is een aansluitschema

Een aansluitschema is een technische tekening die precies laat zien hoe de verschillende onderdelen van een elektrische installatie met elkaar verbonden moeten worden. Het schema lijkt een beetje op een plattegrond, maar dan voor elektriciteit. Het helpt om duidelijk te maken hoe stroomdraden, schakelaars, stopcontacten en apparaten met elkaar in verbinding staan, zodat alles goed en veilig werkt.

Algemene symbolen

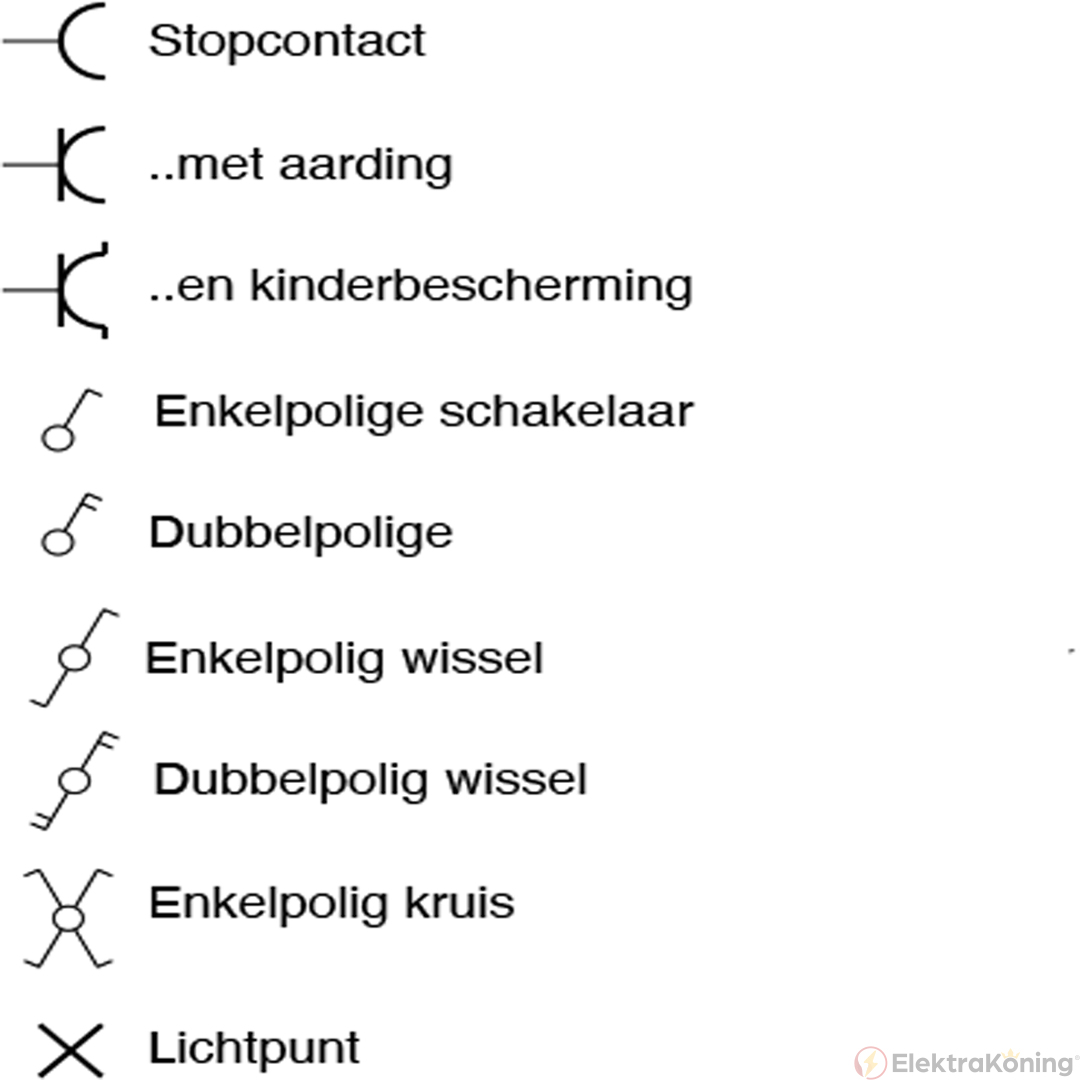

In een aansluitschema zijn er veel verschillende symbolen die laten zien hoe de elektriciteit met elkaar verbonden is. Elk symbool staat voor een bepaald onderdeel. Bijvoorbeeld, een rond symbool met twee gaten is een stopcontact waar je je apparaten op aansluit. Een schakelaar wordt vaak weergegeven als een eenvoudige lijn met een breuk erin, die laat zien dat je de stroom kunt in- of uitschakelen. Andere belangrijke symbolen zijn de aardlekschakelaar, installatieautomaten of hoofdzekeringen.

Speciale symbolen

Naast de gewone symbolen zijn er ook speciale symbolen die specifieke functies hebben. Bijvoorbeeld, een tijdschakelaar is een speciaal symbool dat aangeeft dat een apparaat automatisch in- en uitschakelt op bepaalde tijden. Dit is handig voor dingen zoals tuinverlichting die alleen 's avonds aan moet gaan. Een ander voorbeeld is de bewegingssensor, die ervoor zorgt dat het licht aan gaat wanneer iemand de kamer binnenkomt. Deze speciale symbolen helpen je om snel te begrijpen wat elk onderdeel van het systeem doet en hoe het bijdraagt aan het comfort en de veiligheid in je huis.

Kleurcodering

In een aansluitschema worden vaak kleuren gebruikt om de verschillende draden te onderscheiden en aan te geven wat ze doen. Bijvoorbeeld, een bruine draad is meestal de fasedraad die de stroom levert, terwijl een blauwe draad de nuldraad is die de stroom terugbrengt. Groene of gele draden zijn vaak aarddraden die ervoor zorgen dat je veilig bent, door de stroom naar de aarde te leiden als er iets misgaat. Door deze kleuren te leren kennen, wordt het makkelijker om te begrijpen hoe de elektriciteit door jouw huis stroomt en hoe alles veilig met elkaar is verbonden. Kleurcodering helpt ook elektriciens om snel te zien wat er moet gebeuren als er een probleem is.

Symbolen aansluitschema

In een aansluitschema worden speciale symbolen gebruikt om de verschillende onderdelen aan te geven.

Denk hierbij aan symbolen voor schakelaars, lampen, stopcontacten en zekeringen. Lijnen verbinden deze symbolen en laten zien hoe de stroom moet lopen om alle apparaten goed van elektriciteit te voorzien. De kleuren van de lijnen of draden in het schema staan vaak voor bepaalde functies, zoals de blauwe draad voor de ‘nul’ en de bruine draad voor de ‘fase’.

Een aansluitschema is vooral belangrijk voor elektriciens, omdat het ze helpt om het systeem snel en correct aan te leggen of te controleren. Maar het is ook nuttig voor de eigenaar van het huis of gebouw: met een aansluitschema weet u precies waar alles zit en hoe alles is verbonden. Als er ooit een probleem is, kan een elektricien aan de hand van het schema snel ontdekken waar de storing zit.

Verschillende soorten aansluitschema's

Er zijn verschillende soorten aansluitschema’s die laten zien hoe elektriciteit in een huis of gebouw werkt. Een van de meest voorkomende is het huishoudelijke aansluitschema. Dit schema laat zien hoe de elektriciteit naar verschillende kamers gaat en hoe alles is aangesloten, zoals stopcontacten, lampen en schakelaars. Dan is er ook het industriële aansluitschema. Dit wordt gebruikt in fabrieken en grote bedrijven, waar veel machines en apparaten werken. Deze schema’s zijn vaak ingewikkelder, omdat ze meer onderdelen hebben.

Daarnaast zijn er speciale schema’s voor bepaalde toepassingen, zoals zonnepanelen of laadpalen voor elektrische auto’s. Deze schema's helpen om alles veilig en efficiënt aan te sluiten, zodat alles goed werkt. Elk schema is dus een beetje anders, afhankelijk van waar het voor gebruikt wordt en welke apparaten je wilt aansluiten.

Wie maakt een aansluit schema

Een aansluitschema wordt meestal gemaakt door elektriciens of technische engineers. Dit zijn mensen die veel weten over elektriciteit en hoe alles werkt. Ze gebruiken hun kennis om ervoor te zorgen dat het schema klopt en veilig is. Bij het maken van een aansluitschema kijken ze goed naar welke apparaten er in een huis of gebouw komen en hoe de elektriciteit het beste kan worden verdeeld. Soms kan ook de architect of de ontwerper van een gebouw helpen met het maken van het schema, vooral als het gaat om nieuwe gebouwen. Zij zorgen ervoor dat alles goed is gepland voordat de elektriciteit wordt aangesloten.

Is een aansluitschema verplicht?

Er zijn bepaalde situaties waarin het maken van een aansluitschema verplicht is. Bijvoorbeeld als je een nieuw huis bouwt of grote verbouwingen doet. Dan is het verplicht om een goed schema te hebben, zodat iedereen weet waar de elektriciteit komt en hoe deze veilig kan worden aangesloten.

Ook als je nieuwe machines of apparaten in een bedrijf wilt aansluiten, is een aansluitschema vaak verplicht. Dit helpt om te zorgen dat alles goed en veilig werkt. Daarnaast moet een aansluitschema vaak worden gemaakt als je de elektrische installatie laat keuren. Dit is belangrijk om ervoor te zorgen dat alles aan de veiligheidsnormen voldoet en dat er geen gevaar is. Het hebben van een goed aansluitschema zorgt er dus voor dat alles veilig en goed werkt!

Veelgestelde vragen

Toepassingen van Aansluitschema's

Hieronder bespreken we verschillende situaties waarin aansluitschema's nuttig zijn en hoe ze worden toegepast in de praktijk.

Toepassingen in huishoudens

Aansluitschema's worden vaak gebruikt in woningen om de elektriciteitsinstallatie te plannen. Dit helpt om te bepalen waar stopcontacten en schakelaars komen en hoe lampen worden aangesloten. Een goed schema zorgt ervoor dat alles veilig en goed werkt, zodat je zonder zorgen gebruik kunt maken van elektriciteit in je huis.

Toepassingen in de industrie

In fabrieken en bedrijven zijn aansluitschema's essentieel voor het aansluiten van zware machines en apparatuur. Hier zijn de schema's meestal complexer omdat ze rekening houden met veel verschillende onderdelen en veiligheidseisen. Een goed schema helpt ervoor te zorgen dat alle machines efficiënt samenwerken en dat de veiligheid van de werknemers gewaarborgd is.

Toepassingen bij verbouwingen

Als je een oud huis renoveert of uitbreidt, is het belangrijk om een aansluitschema te maken. Dit schema laat zien hoe je de nieuwe elektrische installatie kunt integreren met de bestaande bedrading. Het helpt ook om te bepalen of er extra stopcontacten of schakelaars nodig zijn, zodat alles aan de wensen van de bewoners voldoet.

Toepassingen bij duurzame energie

Bij het installeren van duurzame energiebronnen, zoals zonnepanelen of een warmtepomp, zijn aansluitschema's cruciaal. Ze helpen om de verschillende onderdelen correct aan te sluiten en om ervoor te zorgen dat de energie veilig wordt gebruikt. Dit soort schema's laat zien hoe de energie van de zonnepanelen naar de omvormer en vervolgens naar de woning gaat.
