Een aardedraad is een belangrijk stukje van je elektriciteit thuis. Maar wat doet een aardedraad eigenlijk? In dit artikel leggen we uit wat een aardedraad is, hoe hij werkt, en waarom hij belangrijk is voor je veiligheid. Zo snap je straks waarom een aardedraad ervoor zorgt dat je veilig bent als je apparaten gebruikt, zonder zorgen over elektrische schokken.

Wat is een aardedraad

Het doel van de aardedraad is om elektrische stromen veilig af te voeren naar de aarde (de grond) wanneer er een probleem optreedt, zoals een kortsluiting of het kapotgaan van een apparaat. Door deze stroomafvoer voorkomt de aardedraad dat metalen onderdelen onder stroom komen te staan en het risico op elektrische schokken of brand ontstaat. In simpele termen is de aardedraad dus een veiligheidsmaatregel die ervoor zorgt dat elektriciteit veilig kan "ontsnappen" naar de grond in plaats van gevaarlijke situaties te veroorzaken.

Definitie van een aardedraad

Een aardedraad is een geleider die elektrische stroom van apparaten, leidingen of andere onderdelen van de elektrische installatie naar de grond voert. Wanneer een apparaat defect is of er een kortsluiting optreedt, zorgt de aardedraad ervoor dat de elektrische spanning niet op het apparaat blijft staan. De stroom gaat dan via de aardedraad naar een speciale aardingspen in de grond. Zo wordt het risico op elektrische schokken en andere gevaarlijke situaties verminderd, omdat de elektrische stroom veilig wordt "geabsorbeerd" door de aarde.

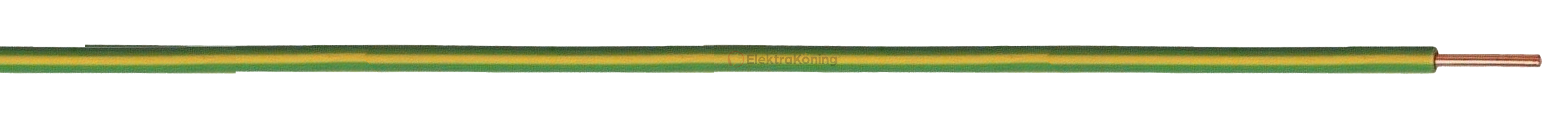

Herkenning van de aardedraad (kleurcodering)

De aardedraad heeft meestal een vaste kleur om hem gemakkelijk te kunnen herkennen. In de meeste huizen is de aardedraad geel-groen gestreept. Deze kleurcodering is belangrijk, zodat monteurs en huiseigenaren altijd weten welke draad naar de aarde leidt. Door de vaste kleur kan de aardedraad gemakkelijk worden onderscheiden van andere draden, zoals de fasedraad (meestal bruin) en de nuldraad (meestal blauw). Dankzij deze kleurcodering is het eenvoudiger om veilig te werken met elektrische installaties en fouten te voorkomen.

Hoe werkt een aardedraad in huis

De aardedraad is terug te vinden in elk huis. Bij normaal gebruik van elektrische apparaten loopt de stroom via de gewone draden (de fasedraad en de nuldraad). Wanneer er echter een probleem optreedt, zoals kortsluiting of een kapot apparaat, zorgt de aardedraad ervoor dat overtollige stroom veilig kan weglopen naar de grond, zodat er geen gevaarlijke spanning op het apparaat blijft staan.

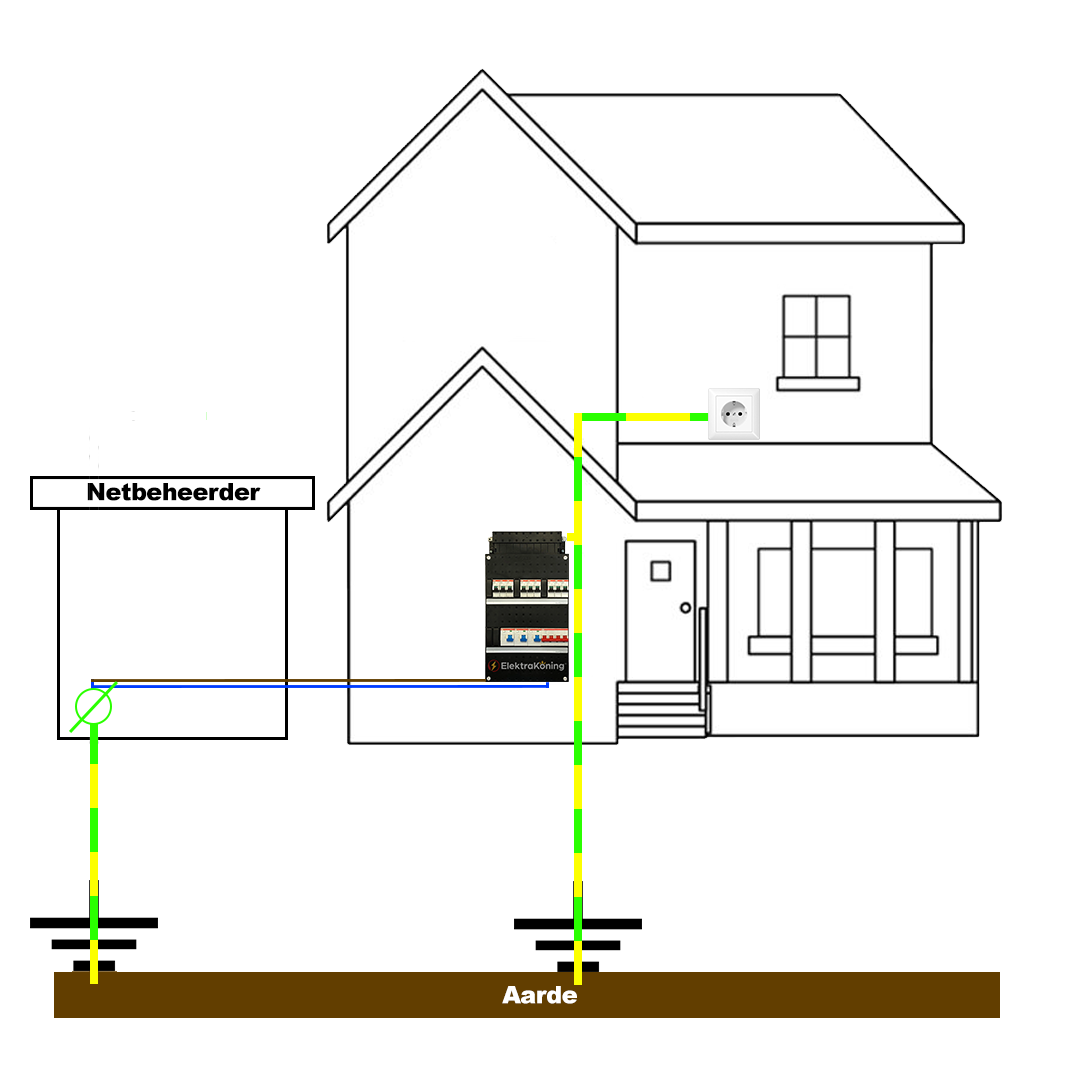

Basiswerking van de aardedraad

De aardedraad is verbonden met een speciaal aardingssysteem, dat bestaat uit een aardelektrode of aardpen in de grond. Wanneer er een ongewenste stroom optreedt door een defect of kortsluiting, loopt deze stroom via de aardedraad rechtstreeks naar de aardpen. De aarde "absorbeert" als het ware deze stroom, zodat hij niet op apparaten of metalen delen terechtkomt. Dit systeem voorkomt dat de stroom op plaatsen blijft waar hij gevaar kan opleveren.

In de groepenkast komt de aardedraad samen met de andere belangrijke onderdelen, zoals de aardlekschakelaar, die de stroom direct uitschakelt als er een lekstroom via de aardedraad wordt gedetecteerd. Zo blijft de installatie veilig en worden gevaren vermeden.

Veiligheidsfunctie: bescherming tegen elektrische schokken

Een van de belangrijkste functies van de aardedraad is het beschermen van mensen tegen elektrische schokken. Als een apparaat beschadigd raakt, kan de buitenkant onder spanning komen te staan. Zonder aarding zou de stroom mogelijk door je lichaam naar de grond stromen als je het apparaat aanraakt, wat kan leiden tot een gevaarlijke elektrische schok. Met een goede aarding loopt de stroom echter veilig via de aardedraad naar de grond, zonder risico op letsel. Door de aardedraad is de kans op elektrische schokken of zelfs brand aanzienlijk kleiner. Het is dus een onzichtbare, maar belangrijke veiligheidsvoorziening in elk huis

De rol van de aardedraad in huis?

De aardedraad is een belangrijk onderdeel van de elektriciteit in je huis. Wanneer je veel elektrische apparaten tegelijk gebruikt, kan er te veel stroom door de kabels gaan. Dit wordt overbelasting genoemd en kan gevaarlijk zijn. De aardedraad helpt bij deze situaties. Als er te veel stroom door een apparaat of een draad gaat, kan dit leiden tot problemen zoals kortsluiting. Een kortsluiting gebeurt als er een onverwachte verbinding ontstaat, waardoor de stroom een andere weg zoekt. De aardedraad zorgt ervoor dat de overtollige elektriciteit veilig naar de grond wordt geleid.

Aardedraad en kortsluiting

Bij een kortsluiting komt er plotseling een hoge hoeveelheid elektriciteit vrij doordat de stroom een ongewenste en directe weg naar de aarde vindt. Dit kan gebeuren als er een beschadiging in de bedrading is of als twee draden elkaar raken. De aardedraad helpt in deze situatie door ervoor te zorgen dat de overtollige stroom veilig naar de grond kan stromen. Wanneer deze stroom de aardedraad bereikt, detecteert de aardlekschakelaar dit snel en schakelt de stroom af.

Aardedraad en overbelasting van elektrische apparaten

Overbelasting van elektrische apparaten treedt op wanneer ze meer stroom verbruiken dan waarvoor ze zijn ontworpen. Dit kan leiden tot oververhitting en in sommige gevallen tot brand. De aardedraad helpt ook hier door een extra beschermingslaag te bieden. Wanneer een apparaat overbelast raakt, kan er een lekstroom ontstaan. De aardedraad zorgt ervoor dat deze ongewenste stroom veilig kan weglopen.

Preventie van elektrische schokken en brand

Een goed geïnstalleerde aardedraad is essentieel voor het voorkomen van elektrische schokken en brand. Door de aardedraad correct aan te sluiten, kunnen gebruikers erop vertrouwen dat de stroom veilig naar de aarde wordt geleid in geval van een defect of overbelasting. Dit biedt veiligheid, vooral bij het gebruik van apparaten in vochtige omgevingen.

Aardedraad in de groepenkast

De aardedraad is een belangrijk onderdeel van de groepenkast. Deze kast is waar alle elektrische verbindingen samenkomen en waar de stroom wordt verdeeld naar verschillende delen van je huis. Laten we eens kijken naar de rol van de aardedraad binnen de groepenkast en hoe deze bijdraagt aan de veiligheid van je elektrische installatie.

Aardedraadverbinding met de aardpen

In de groepenkast is de aardedraad verbonden met een aardingselement, meestal een aardpen. Deze aardpen is een metalen staaf die in de grond wordt geslagen. Het doel van de aardpen is om de elektriciteit veilig af te voeren naar de aarde. Wanneer er een probleem is, zoals een kortsluiting of een defect apparaat, zorgt de aardedraad ervoor dat de overtollige stroom via de aardpen in de grond terechtkomt.

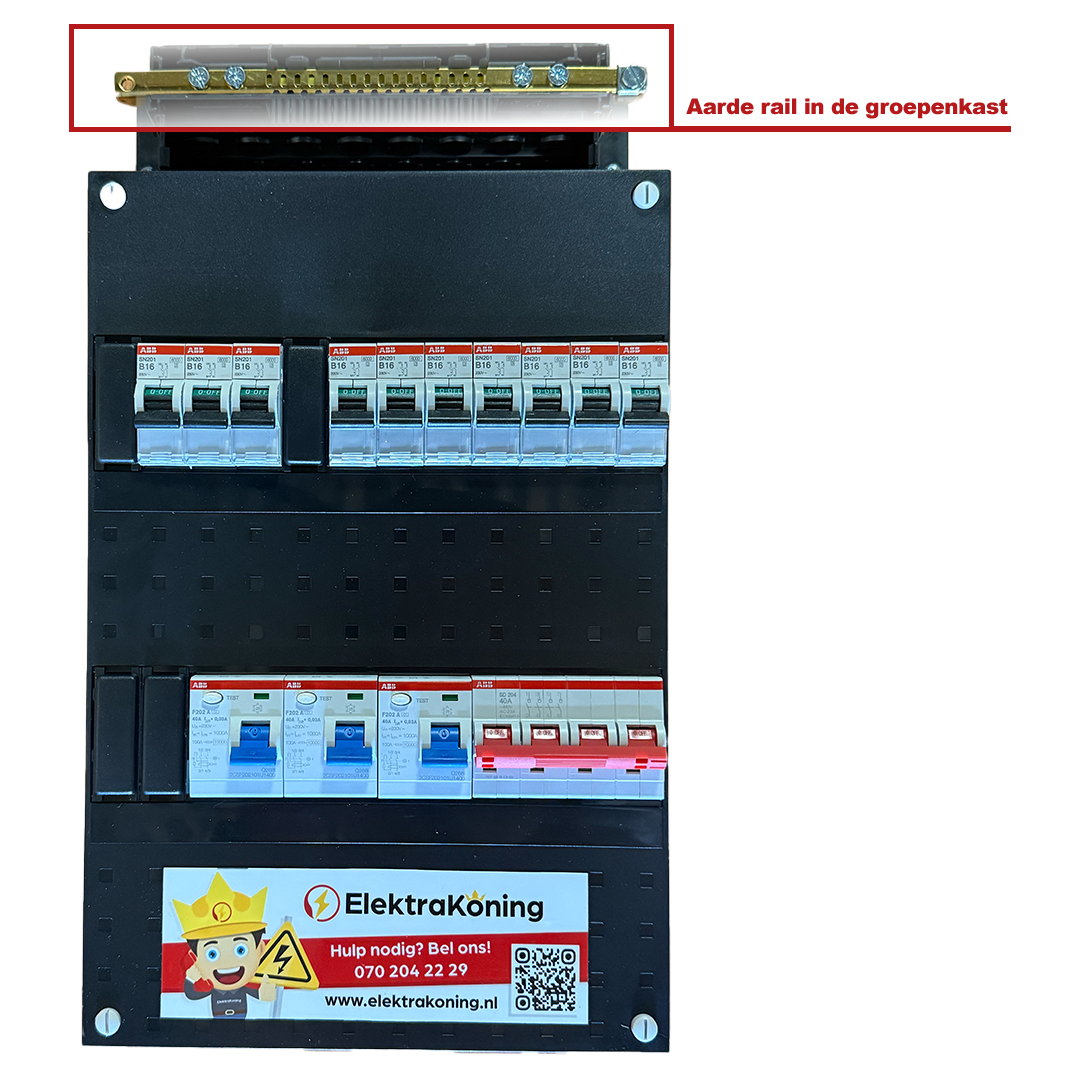

Functie van de aardrail in de groepenkast

De aardrail in de groepenkast is een metalen strip waar alle aardedraden van de verschillende circuits op worden aangesloten. Deze rail zorgt ervoor dat alle aardedraden goed zijn verbonden en dat de stroom op een veilige manier naar de aarde kan worden geleid. Als er een probleem is met een apparaat of een overbelasting optreedt, zal de stroom via de aardrail en de aardedraad naar de aardpen gaan.

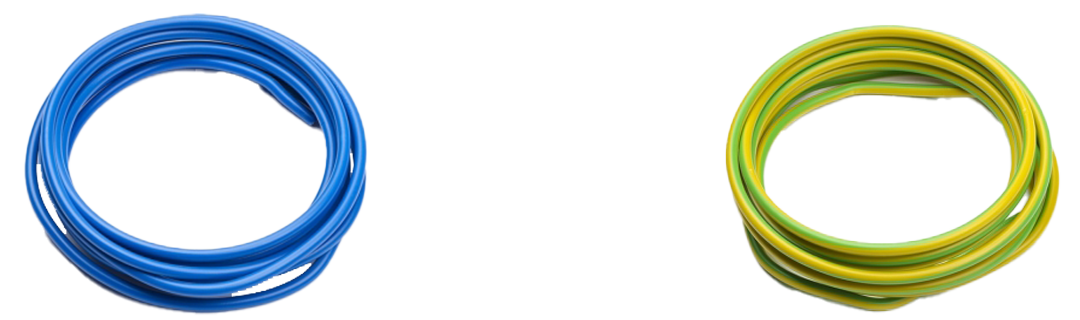

Verschil tussen aardedraad en nuldraad

Het is belangrijk om het verschil te begrijpen tussen de aardedraad en de nuldraad.

• Aardedraad: Deze draad zorgt voor veiligheid. Hij leidt de overtollige of ongewenste stroom naar de aarde, waardoor het risico op elektrische schokken en brand vermindert. De aardedraad is vaak groen/geel gekleurd, zodat je hem makkelijk kunt herkennen.

• Nuldraad: Deze draad is onderdeel van de elektriciteitsvoorziening. Hij zorgt ervoor dat de stroom terug kan vloeien naar de elektriciteitsbron. De nuldraad is meestal blauw van kleur. Het is belangrijk om te weten dat de nuldraad geen veiligheidsfunctie heeft zoals de aardedraad.

In het kort, de aardedraad beschermt je tegen gevaarlijke situaties, terwijl de nuldraad helpt om de elektriciteit goed te laten werken. Samen zorgen ze ervoor dat je elektrische installatie veilig en betrouwbaar is.

Installatie van de aardedraad

De aardedraad is belangrijk als er met elektriciteit gewerkt wordt. Maar hoe de aardedraad eigenlijk geïnstalleerd?
Hieronder ziet u stap voor stap hoe de installatie werkt.

Stappen voor het installeren van een aardedraad

1. Kies een plek voor de aardpen: De eerste stap is om een goede plek te vinden voor de aardpen. Deze moet in de grond worden geslagen, en het is belangrijk dat het een plek is waar de pen goed contact maakt met de aarde. Dit wordt ook gecontroleerd door de aarde te meten , de weerstandswaarde wordt gemeten in Ohm.

2. Sla de aardpen in de grond: Met een hamer of een speciale gereedschap wordt de aardpen in de grond geslagen. Deze moet goed stevig zitten, zodat het veilig kan werken.

3. Verbind de aardedraad: Nu is het tijd om de aardedraad aan de aardpen te verbinden. Deze draad gaat van de aardpen naar de groepenkast of verdeelkast. Hier wordt de aardedraad aan de aardrail aangesloten.

4. Controleer de verbindingen: Zorg ervoor dat alle verbindingen goed zijn vastgemaakt. Dit is belangrijk, zodat de stroom veilig kan wegstromen als er een probleem is.

5. Test de aarding: Als alles is aangesloten, moet je testen of de aardedraad goed werkt. Dit kan gedaan worden met speciale apparatuur door een professional.

Inspectie en onderhoud van de aardedraad

Het is belangrijk om regelmatig te controleren of de aardedraad goed blijft werken. Hier zijn een paar dingen die je kunt doen:

• Jaarlijkse inspectie: Laat een professional minstens één keer per jaar kijken of alles nog goed is aangesloten. Dit helpt om problemen te voorkomen.

• Kijk naar tekenen van slijtage: Controleer of de aardedraad niet versleten of beschadigd is. Als je iets vreemds ziet, moet je het laten nakijken.

• Testen van de aarding: Laat regelmatig testen of de aardedraad nog goed functioneert. Dit kan helpen om te zien of alles veilig is.

Door deze stappen te volgen, zorg je ervoor dat de aardedraad goed is geïnstalleerd en veilig blijft.

Controle van de aardedraad

Het is belangrijk om te weten of de aardedraad in jouw huis goed werkt. Hier is hoe je zelf kunt controleren of de aarding werkt, welke apparaten en methoden je kunt gebruiken, en hoe vaak je deze controles moet uitvoeren.

Hoe kun je zelf controleren of de aarding werkt?

Gebruik een spanningzoeker: Dit is een handig apparaatje dat je kunt gebruiken om te testen of er spanning aanwezig is. Schakel een apparaat aan dat op de aarding is aangesloten en gebruik de spanningzoeker om te zien of er spanning op de aardedraad staat. Als het lampje op de zoeker niet brandt, werkt de aarding goed.
Controleer de aardlekschakelaar: Deze schakelaar moet regelmatig worden getest. Dit doe je door op de testknop op de aardlekschakelaar te drukken. Als de schakelaar onmiddellijk uitschakelt, betekent dit dat de aarding goed functioneert. Als hij niet uitschakelt, moet je het laten nakijken door een professional.
Kijk naar de zichtbare verbindingen: Controleer visueel of de aardedraad goed is aangesloten aan de aardpen en de aardrail in de groepenkast. Zorg ervoor dat de verbindingen stevig zijn en dat er geen roest of beschadiging is.

Apparaten en methoden voor aardingstesten

Er zijn verschillende apparaten en methoden die je kunt gebruiken om de aarding te testen:

Aardingtester: Dit is een speciaal apparaat dat je helpt te bepalen of de aarding goed functioneert. Het geeft informatie over de weerstand van de aarding en kan helpen om te zien of er problemen zijn.
Multimeter: Met een multimeter kun je de spanning en weerstand meten. Door de multimeter op de juiste instellingen te zetten, kun je controleren of er een goede verbinding is tussen de aardedraad en de aarde.
Aardlektester: Dit apparaat kan controleren of de aardlekschakelaar goed werkt en of de aarding effectief is. Het simuleert een lekstroom om te zien of de aardlekschakelaar snel uitschakelt.

Frequentie van controle en onderhoud

Het is belangrijk om regelmatig te controleren of de aardedraad goed werkt. Hier zijn enkele richtlijnen voor hoe vaak je dit zou moeten doen:

Jaarlijkse controle: Laat minstens één keer per jaar een professional de aarding inspecteren. Dit helpt om problemen te ontdekken voordat ze gevaarlijk worden.
Na verbouwingen: Als je verbouwingen of veranderingen in je elektra hebt gedaan, is het goed om de aarding opnieuw te laten controleren.
Bij problemen: Als je ooit een elektrische schok voelt of als je merkt dat apparaten niet goed functioneren, laat dan zo snel mogelijk de aarding controleren.
